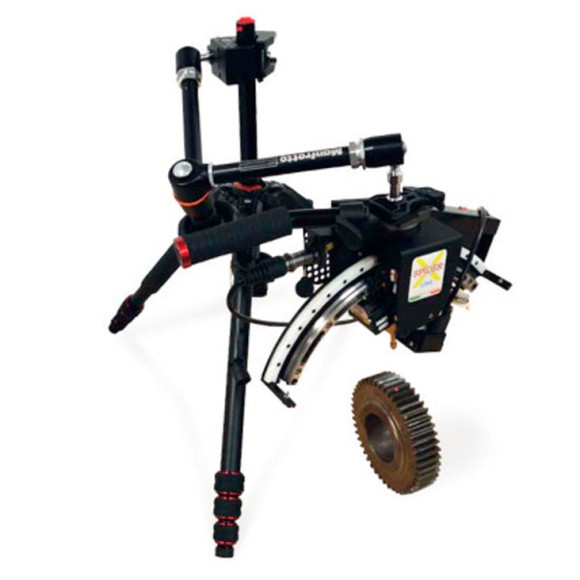

Переносной рентгеновский дифрактометр GNR SpiderX

SpiderX — портативный дифрактометр для измерения остаточных напряжений. Он был разработан с учетом следующих свойств и характеристик: удобство и легкость транспортировки, простота развертывания и подготовки к работе, удобство применения и пренебрежимо низкий уровень излучения. В результате получился компактный и современный прибор, использующий комбинацию маломощной рентгеновской трубки (всего 4 Вт) и быстродействующего высокоэффективного детектора. Всё это гарантирует точность и быстроту измерений.

Анализатор остаточного напряжения SpiderX внесен в реестр средств измерений. Программное обеспечение и документация на русском языке.

- Держатель зонда: штатив с 6-осевым антропоморфный шарниром.

- Гониометр: программируемый.

- Пси-скан: программируемый -45° / +45°.

- Радиус гониометра: 70 мм.

- Диапазон углов 2Тета: 135°-165°.

- Рентгеновская трубка: миниатюрная трубка высокой яркости 4 Вт (40 КВ, 0.1 мА).

- Анод: Cr (либо Cu, Co, Fe, V, Ti и Mn по выбору).

- Детектор: быстродействующий многополосный детектор Dectris Mythen.

- Коллиматоры: монокапиллярные диаметром 0.5, 1 и 2 мм (либо другие по выбору).

- Точность лазера: лучше 4 микрон.

- Рабочее расстояние: 70 мм.

- Система охлаждения: воздушная.

- Размеры и вес зонда (гониометра): 332×187×84 мм, вес 2,9 кг.

- Вес чемодана с зондом и всеми принадлежностями: 19 кг.

Применение:

• Определение количества остаточного аустенита на подшипниках и инжекторах дизельных моторов;
• Выявление остаточных напряжений на шестернях и звездочках;
• Выявление остаточных напряжений на частях двигателя автомобиля (коленчатые валы, шатуны и.т.д.);
• Определение эксплуатационной нагрузки на больших натяжных конструкциях;
• Измерение эффективности дробеструйной обработки;
• Исследование деталей, полученных при прокате;
• Обнаружение остаточных напряжений в отливках (чугунные детали машин и алюминиевые автокомпоненты);
• Выявление напряжений, вызванных лазерной обработкой или сваркой;
• Поиск корреляции между остаточным напряжением и прочностью литых автомобильных дисков;
• Выявление остаточных напряжений на пружинах и рессорах;
• Поиск критических зон после обработки и применения (производство оружия и аэрокосмическая отрасль).

Наши специалисты проконсультируют и помогут выбрать лабораторное оборудование, соответствующее вашему ТЗ и пожеланиям.
