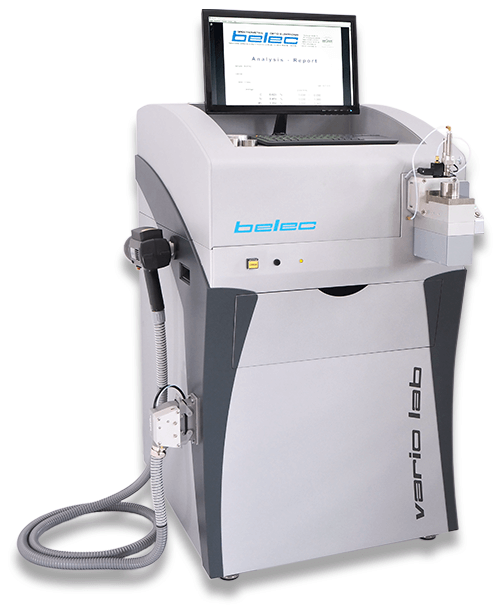

Стационарный оптико-эмиссионный спектрометр Belec Vario Lab

Стационарный спектрометр Vario Lab предназначен для максимально точного измерения химсостава сталей и сплавов, в том числе анализа таких элементов, как C, S, P, N в лабораториях, для проведения прецизионного анализа продукции на машиностроительных предприятиях, контроля продукции на производственных заводах, а также используется для анализа сложных сплавов в авиастроительных корпорациях.

Оптико-эмиссионный спектрометр Vario Lab может быть выполнен в нескольких конфигурациях: на фотоэлектронных умножителях японской фирмы Hamamatsu Photonics, на базе CCD-детекторов, в вакуумной или газонаполненной оптической камере.

Искровой спектрометр Vario Lab отличается высокой стабильностью, сходимостью и воспроизводимостью результатов измерений. Стационарные спектрометры Belec могут спокойно эксплуатироваться в заводских лабораториях на протяжении 20 лет и выдавать превосходный результат измерений за счет долговечности оптической системы спектрометра.
В одном стационарном спектрометре Vario Lab, вместе с основным искровым столиком дополнительно может быть установлен выносной искровой зонд для проведения химического анализа материалов неразрушающим методом.

Отличительные особенности оптико-эмиссионного спектрометра Vario Lab:

• Модель спектрометра Vario Lab 2Р – на базе фотоэлектронных умножителей (ФЭУ) с высокой чувствительностью для максимальной точности и низкого предела обнаружения, способен измерять концентрации элементов от долей ppm. Важно отметить, что прибор Vario Lab 2P на фотоэлектронных умножителях является самым бюджетным на рынке среди производителей спектрометров данного сегмента.
• Модель спектрометр Vario Lab 2С – на базе CCD детекторов высокого разрешения для спектрального анализа металлов и сплавов на основах: Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn, Pb
• Дополнительный выносной искровой зонд с аргоновой продувкой. Позволяет проводить неразрушающим методом точные измерения концентраций элементов, включая C, S, P
• Дополнительный воздушный выносной зонд (пистолет) используется для быстрой разбраковки образцов, когда не требуется определения C, S, P.
• Компактная конструкция с современным дизайном
• Открытый искровой столик с возможностью анализа образцов различной формы
• Большой ассортимент адаптеров (более 35 видов) для образцов различной формы и размеров. Точный спектральный анализ маленьких образцов за счет исключения воздушной прослойки.
• Уникальная возможность измерения химсостава тонких прутков и проволок (Ø<0,5мм; Ø0,5-2 мм; Ø2-12 мм), что для большинства стационарных оптико-эмиссионных спектрометров является не возможным.
• Возможность изготовления адаптеров для образцов заказчика специальной формы и размеров.

Технические характеристики:

Оптическая система:
• Оптическая схема Пашена-Рунге
• Круг Роуланда диаметром 500 мм
• Спектральный диапазон: 120 — до 800 нм
• Дифракционная решетка: 3600 штрихов/мм
• Обратная дисперсия в первом порядке: 0,52 нм/мм
• Противоударное исполнение
• Система с ФЭУ или CCD детекторами термостабилизирована с точностью до ±0,1° C Опциональная оптика для анализа Азота (N)
• До 11 основ и 108 возможных каналов измерения
• Вентилируемая инертным газом оптическая камера с системой очистки

Вакуумная система (опция):
• Двухступенчатый роторный вакуумный насос
• Большой сепаратор масла
• Уловитель масляных паров
• Вакуумный манометр на лицевой панели

Источник:
• Искровой генератор
• Униполярный разряд
• Отдельный параметр для предварительной искры и анализа, выбираемый с помощью программного обеспечения
• Программа выбираемая частоты поджига
• Электронное управление параметрами поджига
• Дуговой источник для воздушного датчика (опция)*
• Напряжение поджига: 20 кВ

Измерительный столик:
• Открытый искровой столик оптимизированный для минимального расхода аргона и не требующий частого ТО
• Пневматический/механический зажим образца
• Диаметр отверстия искрового стенда 10 мм (с керамическим диском до 5 мм)
• Износостойкий вольфрамовый электрод
• Доступны адаптеры (более 35 видов) для различных образцов

Программное обеспечение:
• Операционная система Microsoft Windows
• Программа для контроля анализа Belec Win 21
• Неограниченное количество аналитических программ по запросу клиента
• Автоматический выбор программ анализа
• Возможность удаленной диагностики
• Отображение значений каждого измерения
• Расчёт результатов производится с учётом коррекции фона, коррекции дрейфа, коррекции влияния между элементами
• Встроенная библиотека Европейских и Российских марок сталей и сплавов с возможностью добавления новых марок
• Автоматическая корректировка со стандартными образцами
• Простая и одновременная рекалибровка нескольких аналитических программ
• Проверка качества образца путем сравнения результатов с заданными пределами концентраций химических элементов
• Индивидуально настраиваемые допустимые отклонения для каждой аналитической программы
• Среднее и стандартное отклонение для выбранных измерений
• Предупреждающий сигнал при выходе за пределы калибровочной кривой
• Автоматическое напоминание необходимости очередной рекалибровки
• Автоматическое отображение описания сплава
• Изменяемый размер отображаемых на мониторе символов
• Функция сохранения протокола анализа
• Архив отчетов для последующего анализа и печати

Компьютерное оборудование:
• Промышленный компьютер на базе процессора Intel® ATOM® D2550 (1,86 ГГц)
• Жесткий диск SSD на 250 Гб.
• Оперативная память 4 Гб.
• Интегрированная графическая карта Intel® 945 express с разъемом VGA
• Операционная система MS Windows ultimate® с настроенными под заказчика региональными и языковыми параметрами
• Система удаленного обслуживания (RSS) от Teamviewer®
• Внешний широкоформатный монитор, клавиатура и мышь.
• Порты USB 2.0
• Поддержка локальной сети Ethernet RJ 45, 100 Мбит/с
• Последовательный порт
• Параллельный порт

Электропитание:
• 230 В/ 50 Гц или 115 В / 60 Гц
• 100 Вт в режиме ожидания
• 600 Вт во время анализа
• С дополнительной вакуумной системой (600 Вт в режиме ожидания, 1100 Вт во время анализа)
