Стационарный рентгеновский дифрактометр GNR StressX

Остаточное напряжение возникает из-за термической обработки, механических процессов, сварки и обработки поверхности, а также других производственных этапов. Этот тип напряжения влияет на прочность, особенно при деформации, и часто становится причиной разрывов и разрушений, которые не имеют металлургического обоснования.

Важность анализа остаточных напряжений растет с каждым годом. Сварные конструкции, шестерни, тепловые, пескоструйные и многие другие детали и процедуры можно контролировать с помощью рентгеновского дифрактометра.
Даже небольшой процент остаточного аустенита (5%) может вызвать деформации, которые делают деталь непригодной для использования.

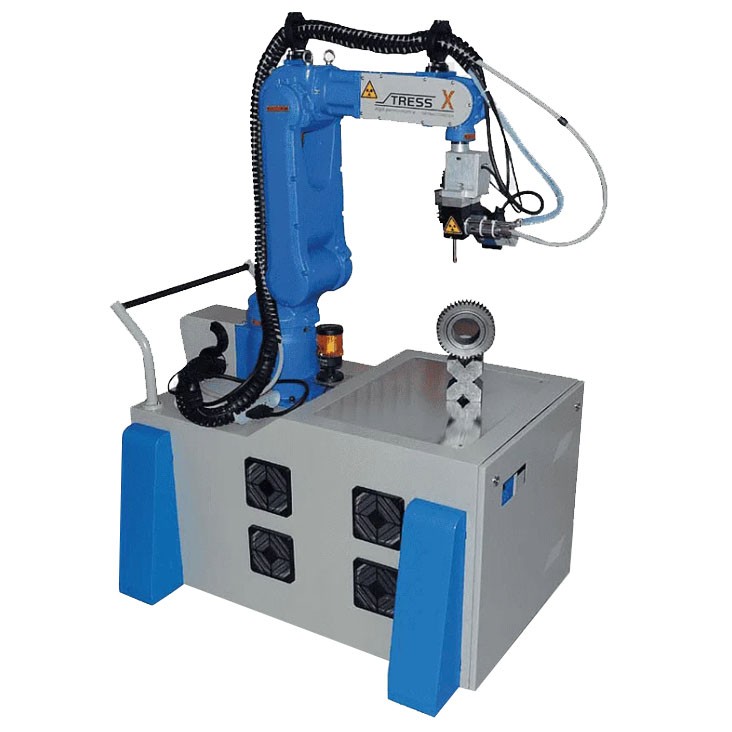

StressX — это новейший роботизированный рентгеновский дифрактометр для определения остаточного напряжения. Дифрактометрический зонд установлен на манипуляторе (6 степеней свободы), что позволяет анализировать детали любых размеров и форм.

StressX выпускается как в форме лабораторного прибора, так и в мобильном варианте, что позволяет анализировать детали любой формы и размера непосредственно в производственном цехе.

Анализатор остаточного напряжения StressX внесен в реестр средств измерений. Программное обеспечение и документация на русском языке.

Все оборудование GNR обеспечивается сервисной и методической поддержкой в Центральном регионе России, на Урале, в Сибири и на Дальнем Востоке, в Беларуси.

Технические характеристики:

Гониометр        радиус 120, 140, 160 мм., 2θ диапазон 125° - 164°

Угловая воспроизводимость   0.001°

Детектор           Fast Detector (DECTRIS Mythen Multi Strip Detector)

Рентгеновские трубки керамическая с анодом из Cr (доступны аноды Cu, Co, Fe, V, Ti, Mn)

Рентгеновский генератор         300 Вт, 30 кВ, 10 мА

Коллиматор     монокапилярный 0.5−1-2 мм (другие диаметры по запросу)

Манипулятор  6 степеней свободы

Габариты и вес                66×106×77 см

Применение:

• Определение количества остаточного аустенита на подшипниках и инжекторах дизельных моторов
• Выявление остаточных напряжений на шестернях и звездочках
• Выявление остаточных напряжений на частях двигателя автомобиля (коленчатые валы, шатуны и.т.д.)
• Определение эксплуатационной нагрузки на больших натяжных конструкциях
• Измерение эффективности дробеструйной ковки и компонентов, полученных при прокате
• Обнаружение остаточных напряжений в отливках (чугунные детали машин и алюминиевые автокомпоненты)
• Выявление напряжений, вызванных лазерной и электронной сваркой
• Поиск корреляции между остаточным напряжением и прочностью литых автомобильных дисков
• Выявление остаточных напряжений на пружинах и рессорах
• Поиск критических зон после обработки и применения (производство оружия и аэрокосмическая отрасль)

Наши специалисты проконсультируют и помогут выбрать лабораторное оборудование, соответствующее вашему ТЗ и пожеланиям.
