СТИ-2МК Система температурных испытаний для разрывных машин

Описание

Система температурных испытаний СТИ-2МК предназначена для проведения испытаний образцов из металлов при повышенных температурах на разрывных машинах типа: ИР 5047-50, ИР 5113-100, ИР 5143-200, ИР 5145-500 (моделей 10,11).

Испытываемые образцы – в соответствии с ГОСТ 9651.

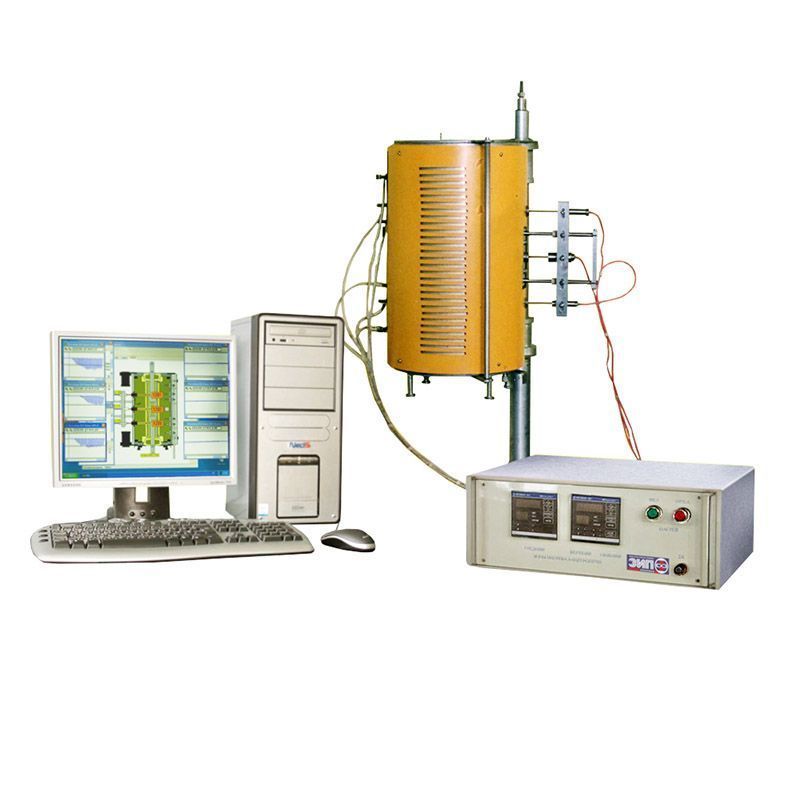

Состав изделия: электропечь, пульт управления, устройство для установки электропечи.

Электропечь имеет три зоны нагрева и снабжена низковольтными нагревателями напряжением не более 25 В. Регулирование температуры производится раздельно для каждой зоны.
В качестве регуляторов температуры используются микропроцессорные регуляторы серии «МЕТАКОН», которые обеспечивают связь с ПК по RS-485. Система оснащена термоэлектрическими кабельными преобразователями типа ХА (хромель-алюмель) или НН (нихросил-нисил) с изолированными рабочим спаем.

По дополнительному договору поставляются:

• комплекты захватов для конкретного номера образца: ЗРТ-1000 захваты для цилиндрических образцов по ГОСТ 9651 и ЗПТ-1000 захваты для плоских образцов по ГОСТ 9651
• персональный компьютер (при отсутствии в составе машины);
• лицензионное программное обеспечение, которое обеспечивает: управление работой регуляторов, сбор и отображение контролируемых параметров на экране ПК, архивирование контролируемых параметров в виде отчетов, печать архивированных и текущих значений, и т.д.

Программа позволяет создавать программно-аппаратную систему сбора данных и управления – рабочее место оператора.

---

Технические характеристики

Диапазон рабочих температур, °С	от +300 до +1000
Номинальное значение температуры применения, °С	+900
Предельные отклонения от установленной температуры испытания в точках измерения по длине расчетной части образца не превышают, °С:
при температуре от +300°C до +600°C	±5
при температуре от +600°C до +1000°C	±7
Продолжительность нагрева образца, не более, ч:
до температуры +600°C	1,5
до температуры +1000°C	2,5
Внутренний диаметр электропечи, мм, не менее	70
Максимальная мощность, кВт (питание)	4(3N,380В; 50 Гц)
Габаритные размеры не более, мм
пульта управления (длина х ширина х высота)	600x600x760
электропечи (наружный диаметр х высота)	350x500
устройства для крепления электропечи (длина х ширина х высота)	200x300x1500
Масса, кг, не более
электропечи / пульта управления	35 / 110
устройства для крепления электропечи	11

---
