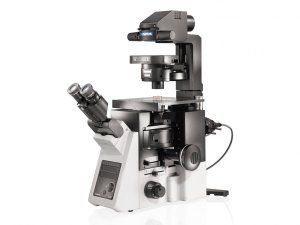

Микроскоп OLYMPUS IX83

Позиция

Характеристика

Оптическая система

Оптическая система UIS2

Корпус микроскопа IX83P1ZF

IX83P2ZF

Механическое переключение светового тракта

1    100% для светового тракта наблюдения

2    50% для светового тракта наблюдения, 50% для левостороннего порта3 100% для левостороннего порта

Механическая 6-позиционная револьверная головка (возможна установка слайдера DIC)

Диапазон фокусировки Верхняя сторона: 6,5 мм и больше из исходного положения

Нижняя сторона: 3 мм и больше из исходного положения

Исходное положение: 1 мм над поверхностью столика

Увеличение изображения в левостороннем порте: 1X

Осветительная стойка

Стойка для монтажа корпуса лампы, с механизмом наклона на 30 °. Диапазон перемещения вверх/вниз держателя конденсора: 88 мм Имеется механизм рефокусировки конденсора.

Предназначенная лампа 1 2 В, 100 Вт, долговечная галогенная лампа 12V10WHAL-L (PHILIPS 7724)

Питание: блок управления IX3-CBH

Тубус

Тип

U-BI90

U-TBI90

U-TR30-2/ U-TR30H-2

U-TR30NIR

Бинокулярный

Бинокулярныйс наклоном

Тринокулярный

Тринокулярный

Кол-во полей

22

Наклон тубуса

45 °

35 ° - 85 °

30 °

30 °

Регулирование межзрачкового расстояния

от 50 до 76 мм

Диапазон диоптрической коррекции

–5 до +5 диопт.

Промежуточный тубус

U-EPA2, GX-SPU, U-CA и т.п.

IX-ATU

Переключение светового тракта

Нет

3 положения:

1   BI 100%

2   BI 20%, камера 80%

3   камера 100%

3 положения:

@ BI 100%

2   BI 50%, камера 50%

3   камера 100%

Столик

Тип

BX3-SSU

IX3-SVR

IX2-SP

Размер

250,5 мм (глубина) x 268,2 мм (ширина)

240 мм (глубина) x 444,5 мм (ширина)

240 мм (глубина) x 232 мм (ширина)

Механизмперемещения

•Привод ультразвукового датчика

•Максимальная скорость 30 мм/сек

•Рукоятка грубой/точной настрой-ки(контроллер XY)

•Ручка оси X и Y с регулируемым усилием вращения.

•Рукоятка правой продольной оси (может быть установлена справа или слева)

Отсутствует

Диапазон перемещения:

52 мм по вертикали (Y),

76 мм по горизонтали (Х).

Диапазон перемещения:

75 мм по вертикали (Y),

114 мм по горизонтали (Х).

Диапазон перемещения: (вместе с IX-MVR) 85 мм по вертикали (Y),

130 мм по горизонтали (X).

Опциональные принадлежности

Сменная центрирующая пластина (Ø110 мм)

Сменная центрирующая пластина (Ø110 мм)

Сменная центрирующая пластина (Ø110 мм)

Конденсор

Тип

IX3-LWUCDA

IX2-LWUCD

IX2-MLWCD

IX-ULWCD

U-UCD8 (используется вместе с IX-ADUCD)

Числовая апертура

0,55

0,55

0,5

0,3

При использовании верхней линзы: 0,9 При использовании масляно-иммерсионной верхней линзы: 1,4

WD

27 мм

27 мм

45 мм

73 мм

При использовании верхней линзы: 1,5 мм При использовании масляно-иммерсионной

верхней линзы: 0,6 мм

Турель

малое отверстие 3, большое отверстие 4

малое отверстие 3, большое отверстие 2

4

4

малое отверстие 3,большое отверстие 5

Условияработы

 Использование внутри помещения.

 Высота над уровнем моря: макс. 2000 м

 Температура окружающей среды: от 5 до 40 °C

 Максимальная относительная влажность: 80% для температур до 31 °C (без конденсации)

При температурах выше 31 °C линейное снижение относительной влажности до 70% при 34 °C, до 60% при 37 °C и до 50% при 40 °C. · Колебания напряжения питания: ±10%

 Степень загрязнения: 2 (согласно IEC60664-1)

 Монтаж/категория перенапряжения: II (согласно IEC60664-1)

Условия транспортировки/ хранения

 Температура: мин. –25 °C, макс. 65 °C

 Влажность: мин. 10%, макс. 90% (без конденсации)
