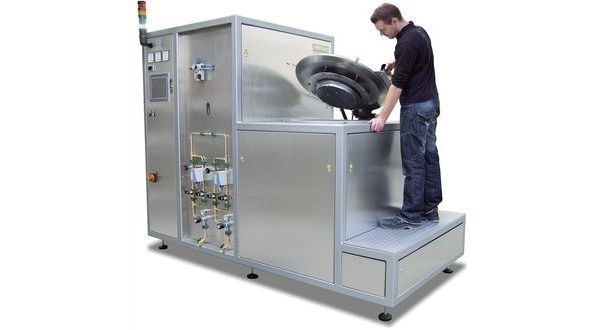

Шахтные вакуумные печи SVHT 2/30-Gr, 9/30-Gr

Описание

По сравнению с печами моделей VHT, печи серии SVHT обеспечивают дальнейшее увеличение рабочих характеристик в плане создания вакуума и достижения максимальной температуры. Модели SVHT 2/30-Gr, 9/30-Gr с графитовым нагревом выполнены в виде шахтных печей и могут использоваться в атмосфере инертного газа при температуре даже 3000 °C.

• Печи стандартных размеров с газовым пространством объёмом 2 и 9 л.
• Исполнение в виде шахтных печей с верхней загрузкой.
• Рамная конструкция с применением структурных листов из высококачественной стали.
• Контейнер из высококачественной стали с двойными стенками и водяным охлаждением.
• Выполнение вручную операций с технологическим газом и вакуумом.
• Система подачи вручную негорючего технологического газа.
• Подножка перед печью, обеспечивающая эргономическую высоту загрузки.
• Крышка контейнера с газонаполненными амортизаторами.
• Распределительное и регулирующее устройство, а также система подачи газа, встроенные в корпус печи.
• Распределитель охлаждающей воды с кранами ручной блокировки для прямого и обратного хода, автоматический контроль расхода, открытая система водяного охлаждения.
• Настраиваемая циркуляция охлаждающей воды с индикатором расхода и температуры и защитой от превышения температуры.
• Распределительное устройство с контроллером интегрировано в корпус.
• ПЛК-регулятор H 700 с легко обозримой, сенсорной панелью 5,7″ для ввода программы и визуализации, возможность сохранения 10 программ по 20 сегментов.
• Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2.
• Ручное управление функциями технологического газа и вакуума.
• Ручная подача технологического газа (N2 или Ar) с настраиваемым уровнем расхода.
• Байпас с ручным клапаном для быстрого наполнения или затопления пространства печи.
• Выпуск газа вручную с перепускным клапаном (20 мбар относит.).
• Одноступенчатый пластинчатый насос с шаровым затвором для создания форвакуума и для термической обработки в низком вакууме до 5 мбар.

Варианты нагрева:

Использование для следующих процессов:

— в атмосфере защитного или реакционного газа или в вакууме при температуре до 2200 ˚C.

— в атмосфере инертного газа (аргон, гелий) при температуре до 3000 ˚C.

• Макс. давление вакуума в зависимости от типа используемого насоса до 10-3 мбар.
• Нагрев: графитовые нагревательные элементы с цилиндрическим расположением.
• Изоляция: изоляция из графитового войлока.
• Измерение температуры с помощью оптического пирометра.

---

Технические характеристики

Параметр	Ед. изм.	SVHT 2/30-Gr	SVHT 9/30-Gr
Тмакс.	°C	3000
Объём	л	2,5	9,5
Напряжение (±10 %)	В	380
Частота питающей сети	Гц	50
Мощность	кВт	55	95
Внутренние размеры камеры
Диаметр	мм	150	230
Высота	мм	150	230
Внешние размеры камеры
Ширина	мм	1400	1500
Глубина	мм	2500	2750
Высота	мм	2100	2100

---

Комплектация

• Печь SVHT 2/30-Gr, 9/30-Gr.
• ПЛК-регулятор H 700 с сенсорной панелью 5,7″.
• Ограничитель регулятора темпераhyuтуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2.
• Ручная подача технологического газа (N2 или Ar) с настраиваемым уровнем расхода.
• Одноступенчатый пластинчатый вакуумный насос с шаровым затвором.
• Настраиваемая циркуляция охлаждающей воды.

---
