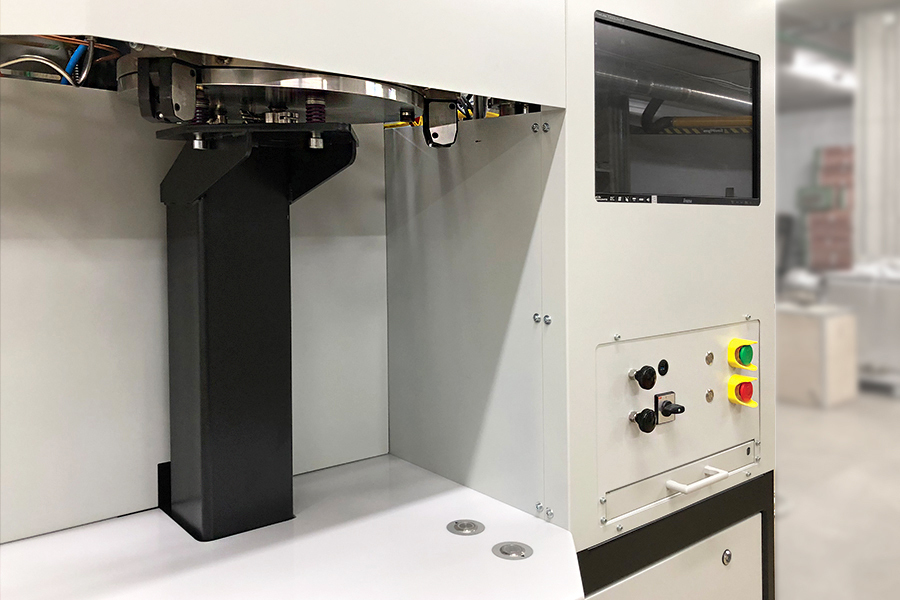

Вакуумная печь с опускающимся подом Термионик Т3

Описание

Печь Термионик Т3 с автоматически поднимающимся /опускающимся подом позволяет наиболее аккуратно загружать сложные изделия, требующие точной установки (например, при пайке). Также рекомендуем этот тип печей для термообработки в атмосфере водорода.

Преимущества:
• удобство загрузки/выгрузки мелких, средних и крупных изделий, длинномерных деталей, обрабатываемых в вертикальном положении;
• максимальный вес садки до 150 кг (в зависимости
от размеров тепловой зоны);
• полная автоматизация технологического процесса;
• надежная система аварийного оповещения
и защиты;
• моноблочное исполнение;
• простота наладки, управления и обслуживания.

Схема загрузки:
нижняя, осуществляется системой автоматического открывания/закрывания вакуумной камеры. Печь оснащена системой автоматического запирания пневматическими прижимами.

Вакуумная камера:
изготовлена из нержавеющей стали 12Х18Н10Т
и состоит из цилиндрической части с рубашкой охлаждения, а также охлаждаемых верхней и нижней эллиптических крышек. Токовводы, питающие нагреватели, а также линия электрической цепи от токовводов до трансформатора – водоохлаждаемые.

Вакуумная система:
в стандартной комплектации включает:.
• диффузионный насос;
• двухступенчатый пластинчато-роторный
форвакуумный насос;
• широкодиапазонный вакуумметр;
• вакуумный затвор;
• клапаны и арматуру.

Опции:
• увеличение размеров рабочей зоны и максимальной рабочей температуры печи;
• дополнительный форвакуумный насос для откачки диффузионного насоса;
• комплектация печи дополнительными (в т.ч. автоматически выдвигающимися) термопарами и пирометром;
• комплектация печи турбомолекулярным и спиральным насосами с необходимыми характеристиками;
• система подачи технического газа в вакуумную камеру (одного или нескольких) при избыточном давлении не более 0,02 МПа;
• работа при парциальном давлении – контролируемый впуск технического газа;
• система ускоренного охлаждения садки (или закалки мелких деталей) продувом аргоном/азотом на базе дополнительного контура, включающего вентилятор и теплообменник;
• система водяного охлаждения печи

Тепловая зона:
включает боковой, верхний и нижний экранные блоки
с тепловыми экранами. Предусмотрено два варианта исполнения тепловой зоны – экранная теплоизоляция
и нагреватели из тугоплавких металлов или графита.

Измерение температуры до 2000 °С – термоэлементы типа А (вольфрам-рениевая термопара), свыше 2000 °С — инфракрасный пирометр.

Системы управления:
управление всеми вакуумными агрегатами, мощностью нагревателей, подачей технических газов, а также электромеханическими элементами реализовано
на базе промышленного контроллера Siemens-S7.
Программное обеспечение выполняет следующие функции:
• отображение схемы вакуумной системы печи с основными рабочими параметрами (температура в рабочей зоне, вакуум в рабочей зоне, а также в диффузионном насосе, температура нагревателей диффузионного насоса, скорость потока и давление технического газа);
• управление вакуумными клапанами (осуществляет открывание/закрывание
и мониторинг фактического состояния клапанов по каналу обратной связи с выводом ошибки в случае отказа клапана);
• управление вакуумными насосами (осуществляет включение/отключение насосов).

---

Технические характеристики

Рабочая зона	Диаметр: 100 — 500 мм     Высота: до 600 мм
Схема загрузки	Нижняя     Система автоматического открывания/закрывания печи, запирание печи – посредством пневматических прижимов
Рабочие температуры	Максимальная длительная температура в рабочей зоне: 1000 - 2500 °С (в вакууме)     Точность поддержания температуры: не хуже ±5 °С (по термопаре)
Зона нагрева	Нагреватели: тугоплавкие металлы/графит     Защитные экраны внутри вакуумной камеры: тугоплавкие металлы/графит     Максимальная скорость нагрева: 10-20 °С/мин в интервале от комнатной температуры до рабочей
Габаритные размеры (не более)	Длина: 2300 мм     Ширина: 1800 мм     Высота: 2200 мм
Масса	Не более 2000 кг
Масса садки	До 200 кг (в зависимости от габаритов рабочей зоны)
Питание	380 В, 50 Гц

---
