Высокотемпературные печи

Описание

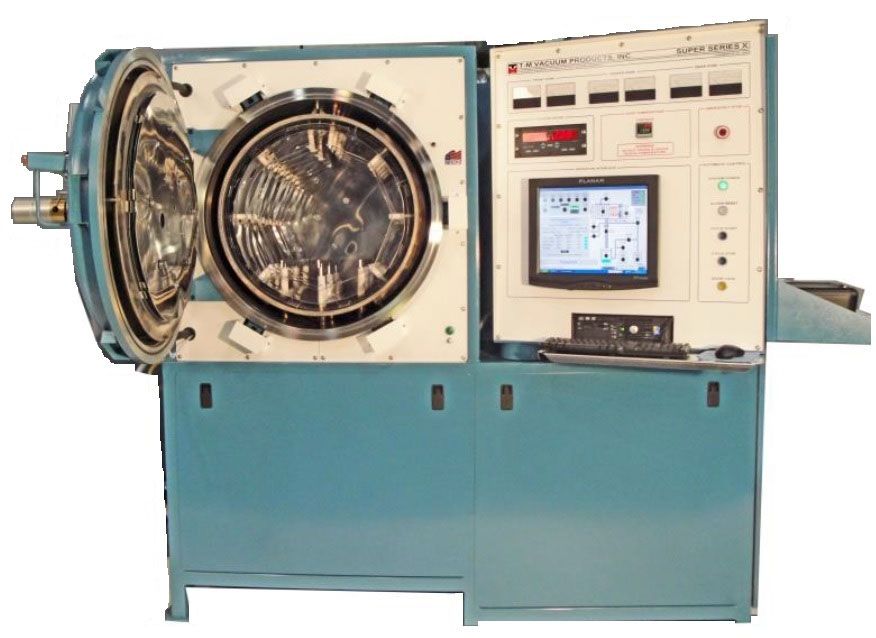

Вакуумные печи производства компании T-M Vacuum Products, Inc. (США) — технически совершенные системы для решения широкого спектра задач термообработки, включая закалку, отжиг (в том числе в магнитном поле), пайку, спекание, старение и дегазацию.

Рабочие отсеки печей выполнены из нержавеющей стали, что гарантирует их долгий срок службы.

С помощью стандартной трехзонной системы управления нагревом обеспечивается высокая равномерность распределения температуры в рабочей зоне.

Печи имеют встроенные системы быстрого охлаждения садки инертным газом, что позволяет оптимизировать циклы обработки изделий и повысить производительность термического участка.

Опция контролируемого охлаждения изделия за счет регулирования мощности, подаваемой на нагреватели, и скорости циркуляции инертного газа по контуру «садка-теплообменник» позволяет выдерживать заданный градиент температуры во времени.

Определив параметры обработки изделий, оператор больше не участвует в процессе, весь контроль берет на себя компьютерная система управления печи с русифицированным интерфейсом, обеспечивающая автоматический цикл термообработки и архивирование всех необходимых данных.

Оператору требуется лишь загружать и выгружать изделия и нажимать кнопку «Старт».

Печи имеют компактное исполнение, что дает возможность разумно использовать ценные производственные площади, а также позволяет сохранять оборудование в чистом виде, доступном для обслуживания.

Инсталляция печей заключается в подключении электропитания, газовой магистрали, сжатого воздуха и водяной системы охлаждения.

Рабочие зоны являются полностью съемными для удобства сервисного обслуживания.

Опции вакуумных насосов

• сухой (безмасляный) механический насос;
• криогенный или турбомолекулярный насос высокого вакуума;
• система депарафинизации — улавливания частиц, испаряющихся при спекании композитных материалов – служит для снижения загрязнения вакуумных насосов и увеличения периодов их техобслуживания.

Газовая система охлаждения

• включает вентилятор высокой мощности, газо/водяной теплообменник, каналы протока газа и сопла, направляющие газ на обрабатываемое изделие;
• система интегрирована в рабочий отсек печи.

Опции

• использование нескольких рабочих газов;
• возможность термообработки в среде водорода (давление до 100 мм рт.ст.) с системой дожигания и устройствами безопасности и блокировок;
• опция контролируемого охлаждения садки.

Рабочий отсек

• конструкция полностью из нержавеющей стали, включая вспомогательные элементы и контур водяного охлаждения;
• дверь с двойными стенками из нержавеющей стали, охлаждаемая водой;
• дверь фиксируется в закрытом положении с помощью пневматических зажимов.

Конструкции зон нагрева

• серия SUPER: габариты рабочей зоны (Ш х В х Г) 305 х 305 х 610 мм, загрузка 90 кг;
• серия PACER: габариты рабочей зоны (Ш х В х Г) 457 х 457 х 914 мм, загрузка 225 кг;
• серия PERFORMER: габариты рабочей зоны (Ш х В х Г) 610 х 610 х 914 мм, загрузка 450 кг;
• зоны нагрева — цилиндрические, расположены горизонтально;
• возможны модификации с вертикальной ориентацией рабочей зоны, а также с увеличенной глубиной (высотой);
• по длине зон располагаются 6 молибденовых нагревательных элементов;
• термоизоляция состоит из молибденовых экранов, помещенных внутри экранов нержавеющей стали;
• корзины с садкой размещаются на молибденовых рельсах;
• рабочие зоны полностью демонтируются как единое целое для быстрого устранения неполадок и меньших простоев оборудования.

Опции

• графитовые и вольфрамовые нагревательные элементы;
• графитовая и вольфрамовая термоизоляция.

Диапазон рабочих давлений

• давление в рабочей зоне от вакуума 10^-5 мм рт.ст. при нагреве до 2 (или 6) бар при охлаждении;
• возможна термообработка в среде инертного газа при давлении до 1 мм рт.ст..

Система управления

• интеллектуальная система контроля установки включает в себя промышленный компьютер с пакетом программного обеспечения, которое производит анализ текущего состояния печи и сбор данных;
• управление и ввод параметров техпроцесса осуществляются с помощью цветного сенсорного монитора.
• на контрольной панели также располагаются:
  • датчик перегрева;
  • цифровой датчик вакуума;
  • амперметры и вольтметры для каждой секции нагрева;
  • кнопка аварийного останова.

Безопасность

Вся продукция компании T-M Vacuum Products, Inc. оборудуется системами защиты и устройствами блокировок для обеспечения безопасного функционирования.

---

Технические характеристики

Температурные характеристики:

Серия 10	1000°C
Серия 13	1315°C
Серия 14.5	1415°C
Серия 16.5	1650°C
Серия 20	2000°C
Точность контроля температуры	+/-1°С
Равномерность распределения температуры	+/- 5°С
Трехзонная система управления нагревом с обратной связью	+

Вакуумные насосы:

Стандартное время достижения вакуума	до 0.1 мм рт.ст. – 7 мин   до 10-5 мм рт.ст. – 15 мин
Клапан высокого вакуума	угловой тарельчатый
Стандартная комплектация включает	механический масляный насос, насос Рутса, насос удержания вакуума и диффузионный насос.

---
