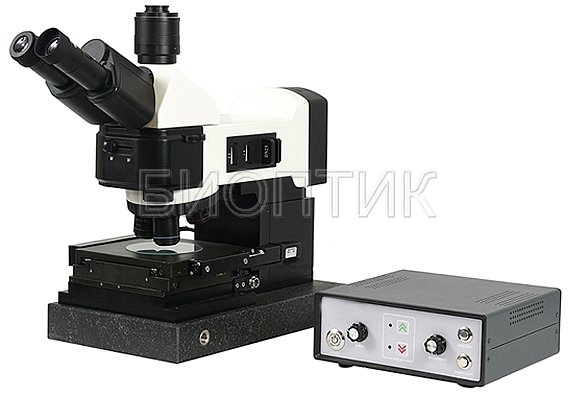

Микроскоп инспекционный БиОптик IM-500

Инспекционный микроскоп «БиОптик IM-500» применяется для визуального контроля кристаллов полупроводниковых микросхем и полупроводниковых приборов, установленных в корпус, а также для контроля качества сборки микросхем и приборов (внутренний визуальный контроль). Микроскоп позволяет наблюдать в поляризованном и флуоресцентном свете и применять ДИК. Объективы имеют увеличенное рабочее расстояние: даже у объективов больших увеличений оно не менее 3 мм.

Микроскоп часто используют как арбитражный: для идентификации и классификации выявленных дефектов. К таким микроскопам обычно предъявляют требования: объективы со сверхдлинным рабочим расстоянием и увеличением от 2 до 1000 крат, методы контрастирования в отражённом свете (тёмное поле, поляризованный свет, флуоресценция, ДИК), окуляр со встроенным микрометром, оснащение цифровой камерой, покадровая съёмка и «сшивание» кадров в панорамы.

Особенности

• «прямой» тринокулярный тубус, который даёт прямое, а не перевёрнутое изображение и удобен для работы с крупными подложками, которые приходится часто перемещать,
• наблюдение в поляризованном и флуоресцентном свете, ДИК,
• объективы с рабочим расстоянием не менее 3 мм даже при больших увеличениях,
• возможность установки механического измерительного столика с диапазоном перемещения 100 × 100 мм и точностью измерений до 0,001 мм,
• возможность установки моторизованного предметного столика с панорамным сканированием, диапазон перемещения 50 × 50 мм или 100 × 100 мм, скорость 0,05–0,2 мм/с, точность позиционирования 0,01 мм, параллельность сканирования менее 10 мкм на 100 мм,
• возможность замены механизма фокусировки на моторизованный с автофокусом и пультом дистанционного управления, точность позиционирования менее 0,01 мм, соединение с управляющей станцией по USB, программа для накопления стеков и стекинга (3D-сканирование),
• ДИК-система для увеличений 10×, 20×, 50× (объектив и ДИК-призма),
• компактный флуоресцентный модуль на светодиоде 5 Вт, наборы светофильтров и дихроичных зеркал под заказ,
• модуль спектрофотометрии с оптическим разрешением до 0,78 нм и диапазоном чувствительности монохроматора 200–1100 нм: автоматическое определение координат цвета и цветности, банк данных объектов с поиском по цветовым характеристикам, универсальный цветоанализатор для микрообъектов и микроучастков макрообъектов.

Технические характеристики

Дополнительная комплектация (по заказу)

• механический измерительный или моторизованный предметный столик,
• моторизованная фокусировка с автофокусом и пультом ДУ,
• ДИК-система,
• флуоресцентный модуль и наборы светофильтров и дихроичных зеркал,
• модуль спектрофотометрии,
• цифровая камера.

Области применения

• внутренний визуальный контроль кристаллов полупроводниковых микросхем и приборов в корпусе,
• контроль качества сборки микросхем и полупроводниковых приборов,
• арбитражный микроскоп для идентификации и классификации дефектов,
• покадровая съёмка и панорамы, 3D-сканирование по стекам кадров.
