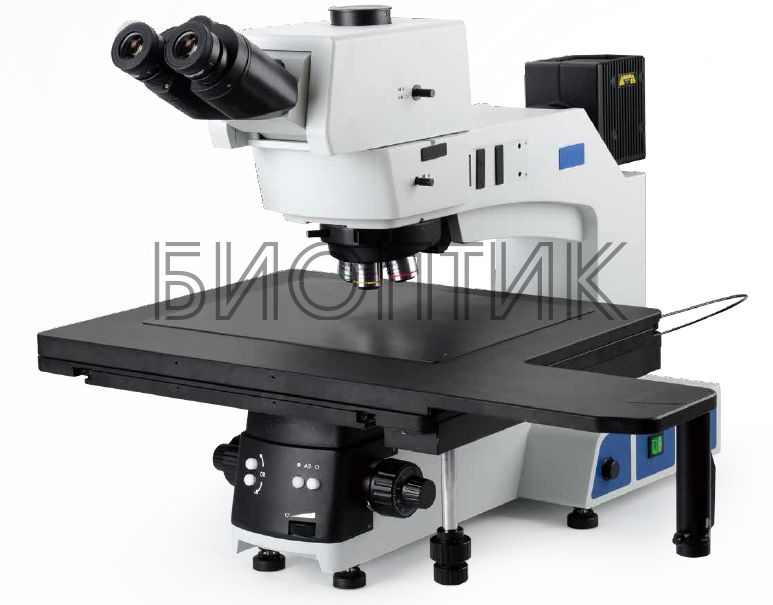

Инспекционный металлографический микроскоп БиОптик CM-400

Инспекционный металлографический микроскоп «БиОптик CM-400» — прибор исследовательского класса. Он применяется для исследований и микроконтроля фотошаблонов, полупроводниковых (кремниевых) пластин и светодиодной продукции, а также в металлографии для контроля качества металлов и сплавов и исследования их структур. Микроскоп можно использовать отдельно или в составе аппаратно-программного комплекса анализа изображений.

Прибор выпускается в четырёх исполнениях, которые отличаются размером предметного столика и наличием моторизованных компонентов. Цельнолитой штатив из биметаллического сплава надёжно удерживает оптику и подвижные части, собственная антивибрационная защита корпуса обеспечивает стабильность наблюдений, а регулируемые ножки позволяют выставить микроскоп по уровню.

Модуль отражённого света работает в светлом и тёмном поле, а функция «косого» света под углом 45° контрастирует рельефные участки образца, которые плохо различимы в светлом и тёмном поле. Для освещения по Кёлеру предусмотрены ирисовые апертурная и полевая диафрагмы, настройка выполняется рычагами на модуле отражённого света. Поляризатор и анализатор, вращающийся на 360°, легко встраиваются в оптический тракт.

Моторизация охватывает практически все подвижные узлы и повышает точность и скорость работы. Она позволяет вести исследования, требующие высокой чистоты поверхности образцов, например кремниевых пластин, когда образец не должен контактировать с пылью и механическими включениями.

Особенности

• исследовательский класс, прямая конструкция,
• методы исследований: светлое поле, тёмное поле, косое освещение, поляризация, ДИК,
• тринокулярная насадка с наклоном окулярных трубок 0°–35° и светоделителем 100:0 / 50:50,
• индивидуальная диоптрийная наводка каждого окуляра в диапазоне ±5,
• 5-позиционный револьвер со слотом для слайда с призмой Номарского,
• моторизация фокусировки, револьвера, апертурной диафрагмы, регулятора яркости и перемещения предметного столика,
• смена объективов из программного обеспечения или кнопками на передней стороне штатива,
• ручка «молниеносного» перемещения столика одновременно по осям XY,
• вращающаяся платформа для работы с полупроводниковыми пластинами, возможна моторизация вращения с управлением из программы или джойстиком,
• цельнолитой штатив с антивибрационной защитой.

Технические характеристики

Комплект поставки

• инспекционный микроскоп БиОптик CM-400 с тринокулярной насадкой и 5-позиционным револьвером,
• окуляры PL 10×/25 мм,
• окуляр PL 10×/25 мм с окуляр-микрометром (шкала-перекрестие),
• план-полуапохроматические объективы 5×, 10×, 20×, 50×, 100×,
• модуль отражённого света с ирисовыми диафрагмами,
• поляризатор и анализатор,
• светофильтры,
• предметный столик в выбранном исполнении,
• кабель питания.

Дополнительная комплектация (по заказу)

• слайд с призмой Номарского для ДИК,
• моторизация револьвера, фокусировки, апертурной диафрагмы, регулятора яркости и предметного столика,
• вращающаяся платформа для полупроводниковых пластин, в том числе с моторизованным вращением и управлением джойстиком,
• окуляры PL 10×/26,5 мм,
• объективы 2,5×, 40×, 60×, 80× и специальные наборы объективов,
• цифровая камера и программное обеспечение для анализа изображений.

Области применения

• исследования и микроконтроль фотошаблонов,
• контроль полупроводниковых (кремниевых) пластин,
• светодиодная продукция,
• металлография: контроль качества металлов и сплавов, исследование их структур,
• составе комплексов аппаратно-программного анализа изображений.
