Машина для испытания пружин

Описание

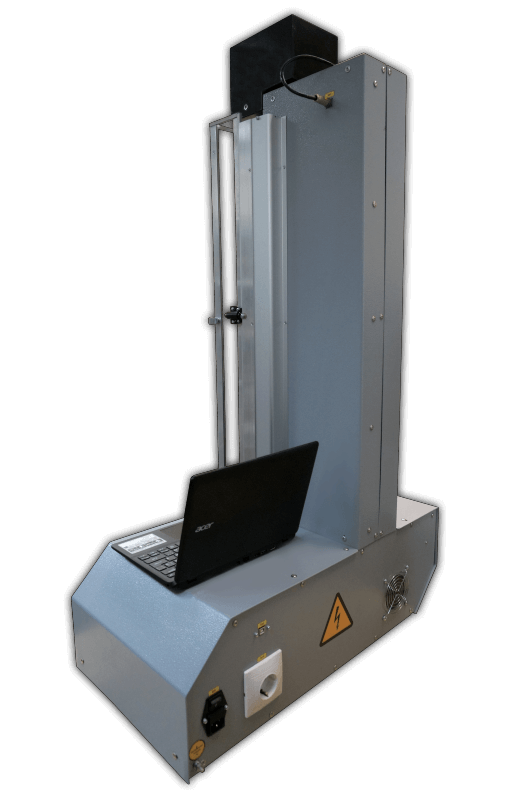

Модификация И1158М-1-01-1 (Свидетельство об утверждении типа СИ RU.C.28.072.A № 62347, регистрационный номер 63992-16) – настольная, одновинтовая, двузонная, с компьютерной системой управления и измерения универсальная машина с максимальной нагрузкой 1 кН.

Машина предназначена для испытания пружин в верхней (0,1 кН) и нижней (1 кН) рабочих зонах на растяжение и сжатие.

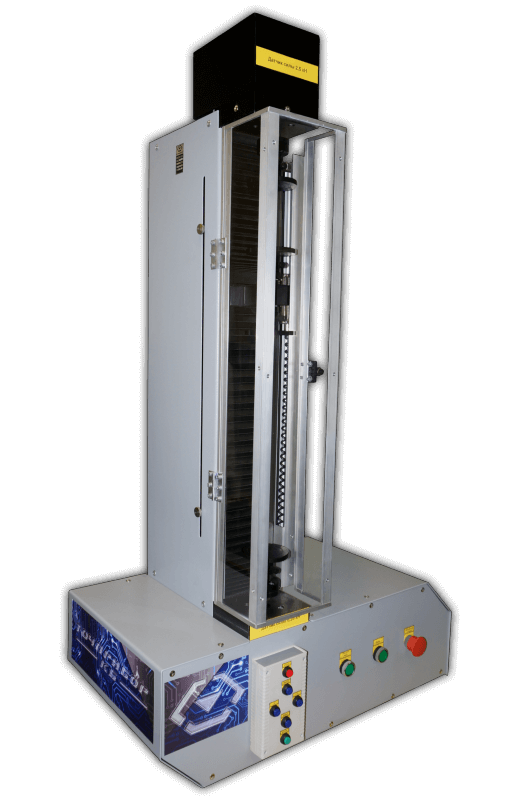

Конструктивно машина состоит из основания, в котором расположены системы электромеханического цифрового привода, микропроцессорного управления, измерения и силовой рамы. Силовая рама выполнена по одностоечной трёхтраверсной одноредукторной схеме с применением винтовой передачи в качестве преобразователя движения.

Рабочая зона машины защищена прозрачным защитным экраном. В качестве защиты подвижных элементов кинематической системы машины от пыли применена гофрозащита, расположенная по всей длине винтовой передачи. Степень защиты IP20.

Микропроцессорный контроллер управления и измерений осуществляет синхронный прием и обработку информации (с частотой от 10 до 100 Гц^[3]) от датчиков - силоизмерительных, перемещения, деформации, положения подвижной траверсы, а также вырабатывает сигналы для управления процессом испытаний.

Дополнительно машина может быть оснащена электронными силоизмерительными датчиками с номинальным значением из ряда: 2,5 кН, 1 кН, 0,5 кН, 0,25 кН, 0,1 кН, 0,05 кН, 0,01 кН, размещёнными как в верхней, так и в нижней рабочих зонах.

Технические характеристики

Функции программного обеспечения:

• Диалоговый режим управления от персонального компьютера и программируемого интеллектуального ручного пульта оператора
• Измерение и расчёт результатов испытаний в соответствии с выбранным стандартом
• Цифровое управление электроприводом, ступенчатое и плавное задание скорости, автоматическая настройка ряда скоростей машины
• Определение текущего и максимального значения нагрузки, действующей на образец, и соответствующего ей значения перемещения измерителя перемещения подвижной траверсы (деформации)
• Проведение испытаний до разрушения образца, заданного значения нагрузки или перемещения
• Возможность проведения испытаний на растяжение, сжатие, циклическое, ступенчатое нагружение (не более 10 циклов в минуту) в пределах технических возможностей машины
• Программирование испытаний образцов в диалоговом режиме
• Цифровая настройка всех датчиков
• Автоматический режим проведения испытаний
• Автоматическая цифровая защита от перегрузки и аварийных ситуаций
• Отображение на ПК диаграмм испытаний в режиме реального времени, печать протоколов испытаний, расчёт результатов испытаний
• Многоконсольная система управления и отображения информации
• Отображение на дисплее и принтере диаграмм и протоколов испытаний в заданной оператором форме
• Две степени автоматической защиты машины от перегрузки
• Детектор обрыва образца
• Система абсолютного и относительного измерения перемещения подвижной траверсы
• Прямой и косвенный методы измерения деформации образца
• Функция возврата подвижной траверсы в заданную точку (по команде оператора или автоматически)
• Система позиционирования подвижной траверсы в абсолютных и относительных координатах
• Обнуление систем измерения нагрузки, перемещения, деформации
• Снятие и компенсация характеристики жёсткости машины
• Поддержание заданной скорости перемещения подвижной траверсы
• Поддержание заданной нагрузки на образце
• Журнал событий
• Расчёт серии испытаний, статистика, совмещенный протокол испытаний, протокол серии испытаний, протокол по шаблону Заказчика

Комплектация

Сферы применения

• Машина И1158М-1-01-1 применяется для статических испытаний винтовых цилиндрических пружин на сжатие и растяжение, а также для разбраковки пружин в производственных условиях.
• Машина И1158М-1-01-1 работает по принципу заданного деформирования. В качестве измерительного устройства используется персональный компьютер. Имеется возможность снятия полной характеристики пружины за один ход.
• Машина И1158М-1-01-1 (1 кН) имеет компьютерную систему управления и измерения, электронные систему измерения нагрузки, деформации пружины, электронную систему измерения высоты пружины, определение и компенсацию веса пружины, электронную систему задания нагружения пружины по заданному пользователем алгоритму.
