Копры маятниковые КММ

Описание

Копры КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
Тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.

Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.

 Модификации маятниковых копров:

• КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.

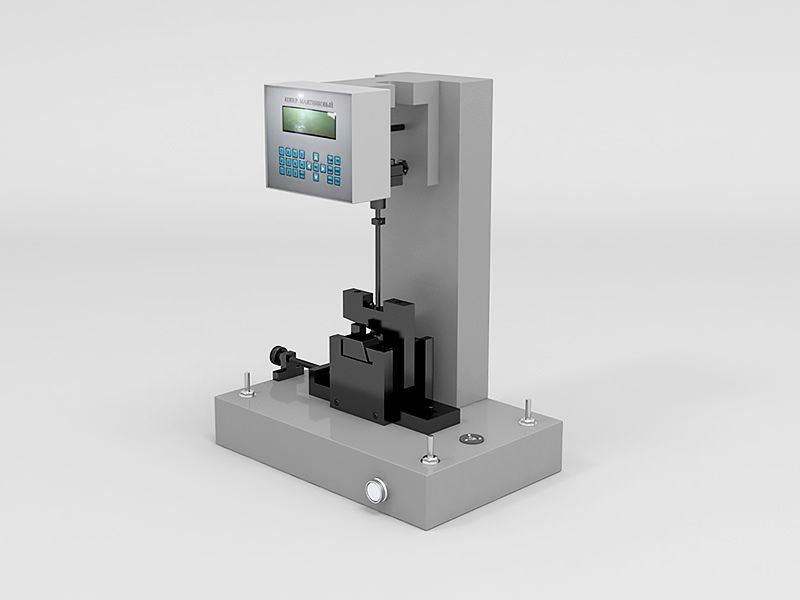

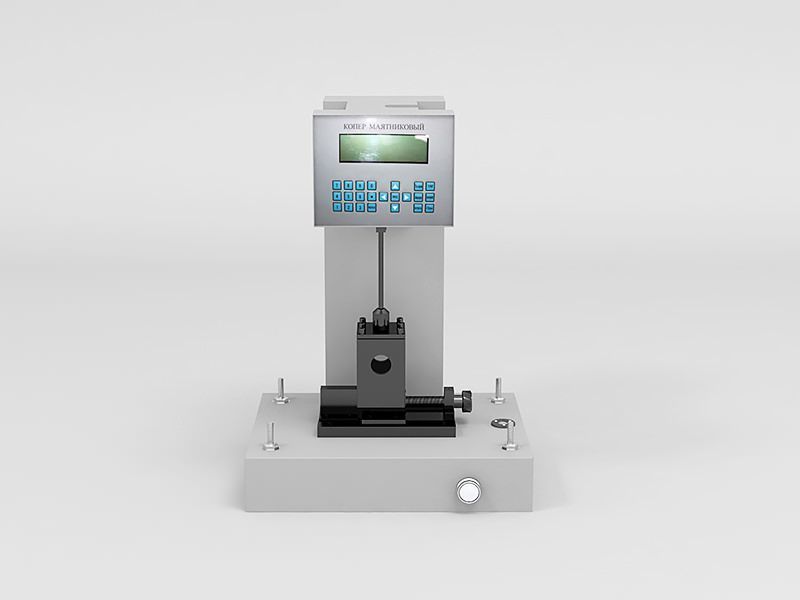

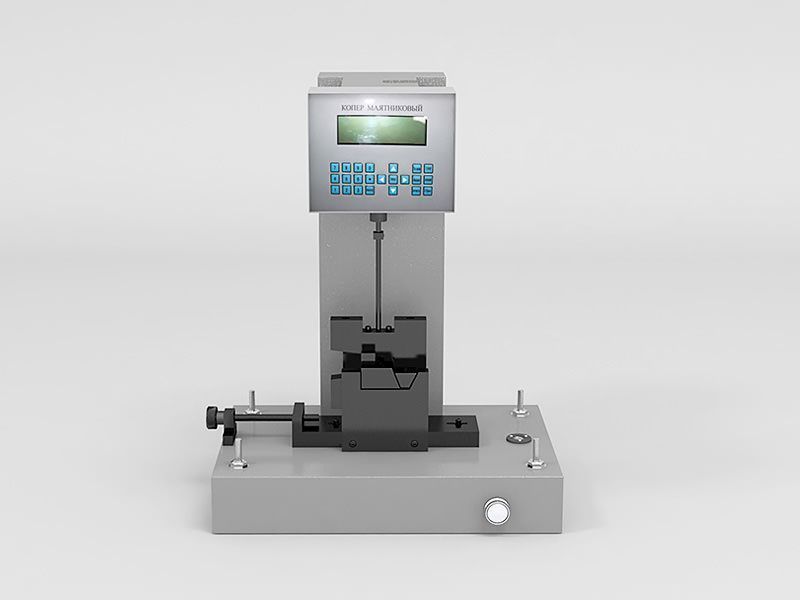

• КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
• КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
• КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
• КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
• КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.

---

Технические характеристики

Модификация	КММ-5	КММ-50	КММ-5,5И	КММ-22И
Вид испытаний	Двухопорный ударный изгиб   (метод Шарпи)		Одноопорный ударный изгиб   (метод Изода)
Подъем маятника	Вручную, после разрушения образца
Наибольший запас потенциальной энергии	5 Дж	50 Дж	5,5 Дж	22 Дж
Номинальное значение потенциальной   энергии маятников	1; 2; 4; 5 Дж	7,5; 15; 25; 50 Дж	1; 2,75; 5,5 Дж	5,5; 11; 22 Дж
Диапазон измерений энергии маятника,    % от номинального значения	10-90
Цена деления аналогового отсчетного   устройства	0,01 Дж   0,02 Дж   0,04 Дж   0,05 Дж	0,05 Дж   0,1 Дж   0,2 Дж   0,5 Дж	0,01 Дж   0,03 Дж   0,05 Дж	0,05 Дж   0,1 Дж   0,2 Дж
Предел допускаемой относительной   погрешности измерений энергии,   % от номинального значения	± 1,0%
Допускаемое отклонение запаса   потенциальной энергии маятника   от номинального значения	± 0,5%
Потеря энергии при свободном качании   маятника за половину полного колебания	± 0,5% (свыше 2,5 Дж)   ± 1,0% (1-2,5 Дж)   ± 2,0% (менее 1 Дж)
Скорость движения маятника в момент удара	2,9 м/с	3,8 м/с	3,5 м/с
Угол подъема маятника	150°		160°
Размеры устанавливаемых образцов	10 x 10(7,5/5) x 55 мм (U-, V-образный надрез глубиной 2 мм)
Электропитание	220 В, 50 Гц
Габаритные размеры копра,   (ДxШxВ), не более	850х550х350 мм
Масса установки испытательной   (собственно копра), не более	110 кг

---

Комплектация

В основной комплект поставки копра маятникового входит:

• непосредственно копер, сменные маятники,
• комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором),
• защитное ограждение (в зависимости от модификации), шестигранный ключ,
• фундаментные болты,
• комплект технической документации на русском языке и свидетельство о первичной поверке.

Дополнительная поставка:

• машина для изготовления концентраторов «МИК» по методу Шарпи;
• камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
• проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концетратора на металлических образцах;
• дополнительные приспособления.

---
