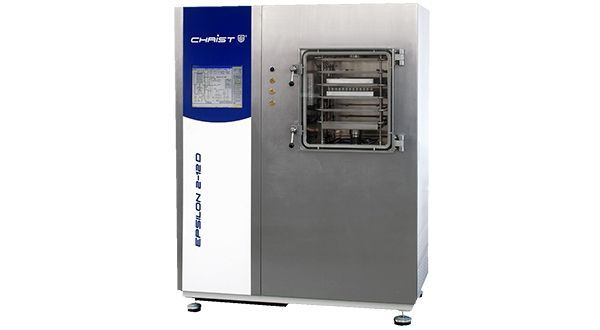

Лиофильная сушилка Epsilon 2-12D, Epsilon 2-16D LSCplus

Описание

Лиофильная сушилка Martin Christ Epsilon 2-12D специально разрабатывалась для не-большого производства новых продуктов небольшими партиями. Пилотная версия сушилки может использоваться для оптимизации процесса или наработки партий готового продукта для исследований и теста на стабильность. Промышленная версия с системой паровой стерилизации используется для наработки серий готовой продукции и партий продукта для клинических исследований. Сушилка изготавливается в полном соответствии с требованиями cGMP, проходит IQ/OQ квалификацию, управляющее ПО SCADA LPCplus квалифицируется согласно те-кущей версии GAMP.

Пилотная лиофильная сушилка Martin Christ Epsilon 2-16D LSCplus — это вместительная, высокопроизводительная пилотная установка. Данная сушилка не имеет устройства укупорки и предназначена для лиофилизации веществ в лотках. Основные области применения: лиофилизация АФС, биомассы, диагностических наборов и т.п. Сушилка Epsilon 2-16D LSCplus может иметь до 15 полок и общую полезную площадь сушки 1,8 м2. Сушилка изготавливается в полном соответствии с требованиями cGMP, проходит IQ/OQ квалификацию, управляющее ПО SCADA LPCplus квалифицируется согласно текущей версии GAMP.

Особенности сушилок Epsilon 2-12D

• Контроллер Martin Christ LSCplus для стандартной модели или Siemens S7 для версии с системой мойки и паровой стерилизации.
• Датчик измерения температуры и электрической проводимости LyoRx и система LyoControl позволяют автоматически определить температуру эвтектики лиофилизируемого продукта. Также позволяют контролировать основные параметры процесса сушки (вакуум, температуру полок) исходя из текущих данных об электрической проводимости продукта.
• Сравнительное измерение давления. Используется для определения окончания основного этапа сушки на основании показаний вакуума двумя датчиками с разными принципами измерения — терморезисторным (Пирани) и емкостным.
• Беспроводные датчики температуры продукта WTMplus. Стерилизуемые датчики продукта основаны на технологии кварцевых осцилляторов (различная частота колебаний кристалла кварца в зависимости от его температуры).
• Программное обеспечение Martin Christ LPCplus. ПО SCADA LPCplus устанавливается на встроенном промышленном ПК с 15″ сенсорным дисплеем. Имеет 3 уровня парольного доступа (согласно GMP). Передача данных на ПК осуществляется через USB накопитель или через сетевое подключение по Ethernet. ПО SCADA LPCplus квалифицируется согласно текущей версии GAMP
• Настраиваемое расстояние между полками. Для работы с флаконами различного объема существуют специальные направляющие для настройки расстояния между полками. То есть, имея конфигурацию полок сушилки 5+1 (с расстоянием между полками 64 мм) можно работать только с флаконами до 10 мл, а установив направляющие из нержавеющей стали, можно изменить конфигурацию полок на 3+1 (с расстоянием между полками 117 мм) и получить возможность работы с флаконами до 100 мл.

Особенности сушилок Epsilon 2-16D LSCplus

• Датчик измерения температуры и электрической проводимости LyoRx и система LyoControl позволяют автоматически определить температуру эвтектики лиофилизируемого продукта. Также позволяют контролировать основные параметры процесса сушки (вакуум, температуру полок) исходя из текущих данных об электрической проводимости продукта.
• Сравнительное измерение давления. Используется для определения окончания основного этапа сушки на основании показаний вакуума двумя датчиками с разными принципами измерения — терморезисторным (Пирани) и емкостным.
• Беспроводные датчики температуры продукта WTMplus. Стерилизуемые датчики продукта основаны на технологии кварцевых осцилляторов (различная частота колебаний кристалла кварца в зависимости от его температуры).
• Программное обеспечение Martin Christ LPCplus. Используется для удаленного контроля над сушилкой с ПК или ноутбука. Возможность отслеживания всех параметров процесса в режиме реального времени в табличной и графической форме. Документирование данных процесса и защита доступа паролем. Квалифицировано согласно GAMP.

---

Технические характеристики

		Лиофильная сушилка Epsilon 2-12D	Лиофильная сушилка Epsilon 2-16D LSCplus
Параметр	Ед. изм.	Значение
Ледовый конденсатор		Двухкамерная система	Двухкамерная система
Макс. вместимость	кг	12 кг	16 кг
Макс. производительность	кг/сут	10 кг/сут	10 кг/сут
Температура	°С	прибл. −80°С	прибл. −85°С
Система полок
Размеры полок (ШхГ)	мм	350×450	300×400
Стандартный набор полок	шт	от 1 до 7	от 10 до 15
Температурный диапазон	°С	прибл. от −60 до +50	прибл. от −60 до +60
Точность поддержания температуры	К	<±1	<±1
Общие характеристики
Система охлаждения	кВт	2×4,0 + 1×1,2	2×5,5+ 1×3,3
Размеры сушилки (ШхВхГ)	мм	1972 × 1570 × 1397	2002 × 1562 × 836
Масса	кг	1100	1100
Источник питания	-	3×400В / 50 Гц	3×400В / 50 Гц
Номинальная мощность	кВА	15	12
Разморозка ледового конденсатора	-	Горячей водой	Нагрев камеры конденсатора
Интерфейс связи с ПК	-	Ethernet	Ethernet
Максимальная вместимость полок для флаконов
Флакон 2R (2 мл)	шт	4128	-
Флакон 6R (6 мл)	шт	1785	-
Флакон 10R (10 мл)	шт	1470	-
Флакон 20R (20 мл)	шт	756	-
Флакон 50H (50 мл)	шт	360	-
Флакон 100H (100 мл)	шт	180	-

---

Комплектация

Стандартная комплектация:

• Лиофильная сушилка Epsilon 2-12D, Epsilon 2-16D LSCplus.
• Программное обеспечение SCADA LPCplus на встроенном промышленном ПК.

Опции:

• Система автоматической мойки сушильной камеры и ледового конденсатора (CIP).
• Система автоматической паровой стерилизации (SIP).
• Автоматический тест целостности стерильного аэроционного фильтра (FIT).
• Емкостной вакуумметр для сравнительного измерения давления (автоматическое определение окончания основного этапа лиофилизации).
• Беспроводные датчики температуры продукта WTMplus.

---
