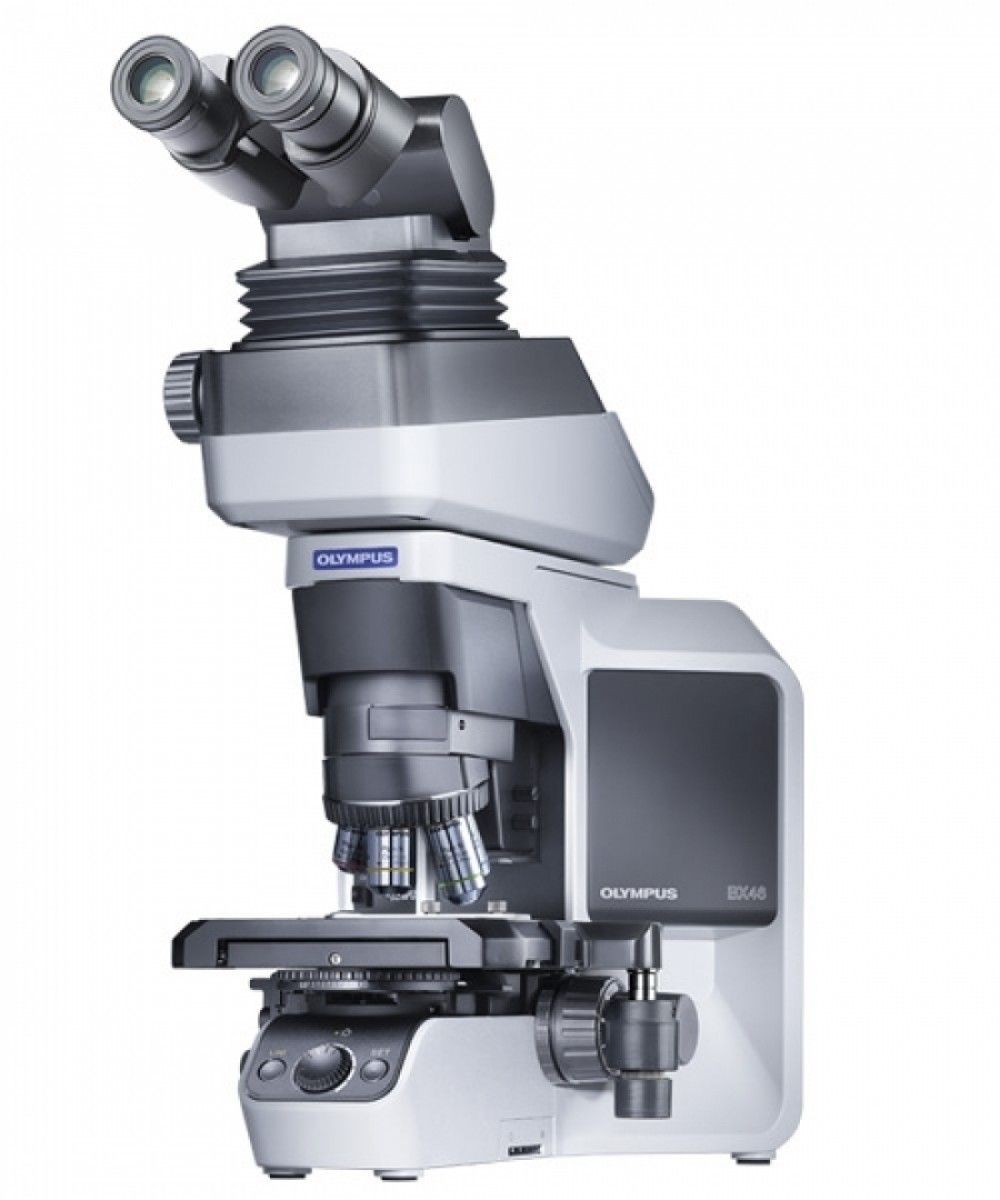

Микроскоп OLYMPUS BX46

1. Оптическая система

UIS2 (UIS) (с бесконечной функцией коррекции)

2. Освещение

Встроенное освещение Koehler в проходящем свете

FN (количество полей): 22 (совместимо с широким полем).

Светодиодный источник света (с плавной регулировкой): U-LHLEDC

3. Фокусирующий механизм

Перемещение револьверной головки по роликовой направляющей (зубчатая рейка с шестерней)

Величина хода за один оборот: 0,1 мм (точная настройка), 17,8 мм (грубая настройка)

Полный диапазон хода: 15 мм

Верхний предел грубой настройки

Регулирование усилия вращения ручки грубой настройки фокуса.

4. Револьверная головка

5-позиционная револьверная головка с функцией считывания информации (закреплена на корпусе микроскопа).

С гнездом U-GAN.

Возможна настройка LIM (при использовании светодиодной лампы)

5. Тубус

Тип :

1.Широкоугольный бинокуляр

2.Широкоугольный бинокуляр с наклоном

3.Широкоугольный тринокуляр

4.Сверхширокоугольныйтринокуляр

Кол-во полей: 22 или 26,5

Наклон тубуса : 30°, 5-35° (с плавной регулировкой), 30°

Регулировка межзрачкового расстояния: 50-76 мм

Переключениесветового тракта:

положения: бинокуляр 100%; набл. 100%, камера 80%; камера 100%

6. Столик

U-SVRC/U-SVRC-CY Коаксиальные ручки снизу справа. Прямоугольный столик с керамическим покрытием и проводным приводом –

Размер 156 мм (глубина) x 191 мм (ширина) 150 мм (глубина) x 180 мм (ширина)

Механизм перемещения:

Ручка оси X и Y с регулируемым усилием вращения. Диапазон перемещения:

52 мм по вертикали (Y), 76 мм по горизонтали (X).

U-SVLC Коаксиальные ручки снизу слева. Прямоугольный столик с керамическим покрытием и проводным приводом –

Размер 156 мм (глубина) x 191 мм (ширина) 150 мм (глубина) x 180 мм (ширина)

Механизм перемещения:

Ручка оси X и Y с регулируемым усилием вращения. Диапазон перемещения:

52 мм по вертикали (Y), 76 мм по горизонтали (X).

U-SP Плоский

Размер 150 мм (глубина) x 180 мм (ширина)

7. Держатель препарата

Держатель для одного предметного стекла:

U-HLST-4 (толстого типа)

U-HLS-4 (тонкого type)

Держатель для двух предметных стекол:

U-HLDT-4 (открывается слева, толстого типа)

U-HLD-4 (открывается слева, тонкого типа)

U-HRDT-4 (открывается справа, толстого типа)

U-HRD-4 (открывается справа, тонкого типа)

8. Конденсор

Универсальный конденсор (закреплен на корпусе)

Числовая апертура 0,9

Апертурная ирисовая диафрагма с градуированной шкалой

Фильтр Фильтр 32 мм может быть введен в световой тракт (с помощью держателя фильтров).

Микроскопия методом светлого поля в проходящем свете,

2X - 40X широкоугольный (FN 22).

(Примечание) При использовании объектива 2X или 4X верхняя линза должна быть отведена.

9. Условия работы

Использование внутри помещения.

· Высота над уровнем моря: макс. 2000 м

· Температура окружающей среды: от 5° до 40°C

· Максимальная относительная влажность: 80% для температур до 31°C, линейное уменьшение до 70% при 34°C, 60% при 37°C

и до 50% относительной влажности при 40°C.

· Колебания напряжения питания: ±10%

· Степень загрязнения: 2 (согласно IEC60664-1)

· Монтаж/категория перенапряжения: II (согласно IEC60664-1)

10. Условия транспортировки

и хранения

Температура: мин. –25°C, макс. 65°C

Влажность: мин. 0%, макс. 90%

11. Номинальные параметры

питания

Питание: 5 В, 1,5 A

Адаптер переменного тока SA115B-05V: 100-240 В перем.т. 50/60 Гц, 0,4 A
