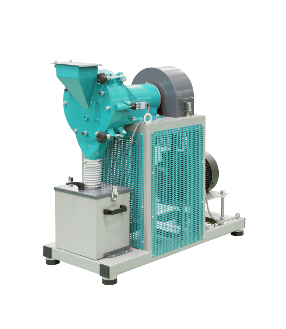

Истиратель дисковый ИД 250

Описание

В дисковом истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига.

В состав истирателя входит: откидная камера с загрузочной и разгрузочной воронками, приемная емкость, стационарная камера, истирающие диски, корпус с приводным валом, рама и электродвигатель.

Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков (щелью). Регулировка расстояния между дисками осуществляется перемещением приводного вала с подвижным диском в осевом направлении.

Рабочая камера истирателя образована внутренней поверхностью откидной камеры и рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет сложную клиновидную форму (клиновидная поверхность). Выбранные размеры и углы наклона впадин и зубцов обеспечивают высокую эффективность измельчения и снижают величину нагрузок на детали и узлы в процессе измельчения.

Крутящий момент от электродвигателя передается на приводной вал через ременную передачу.

Принцип работы

Измельчаемый материал подается в загрузочную воронку, откуда через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. В результате действия центробежных сил, частицы материала движутся от центра к краям дисков, постепенно измельчаясь. Поток измельченных частиц, исходящий из зазора между дисками, попадает в рабочую камеру, где частицы теряют скорость и ссыпаются через разгрузочную воронку в приемную емкость.
Производительность дискового истирателя зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе (расстояния между дисками).

---

Технические характеристики

Размеры загрузочного окна, мм	95х185
Крупность исходного материала, мм, не более*	15
Твердость измельчаемого материала, не более	7 ед. по Моосу
Диапазон регулировки разгрузочной щели, мм	0,1-5
Размер частиц продукта измельчения при минимальной щели, мм	90%<0,1
Производительность, кг/ч, не более*	300
Мощность электродвигателя, кВт	4
Напряжение питания, 50 Гц, В	380
Полный / полезный объем бака, л	12/8
Габаритные размеры, мм (Длина х Ширина х Высота)	930х410х935
Масса / Масса с пультом управления, кг	160 / 165
Материал диска - чугун / сталь	ЧХ16М2 / 110Г13Л
Модель пульта управления	МПУ3-06

---

Область применения

• Горнодобывающая
• Металлургическая
• Строительная
• Химическая

---
