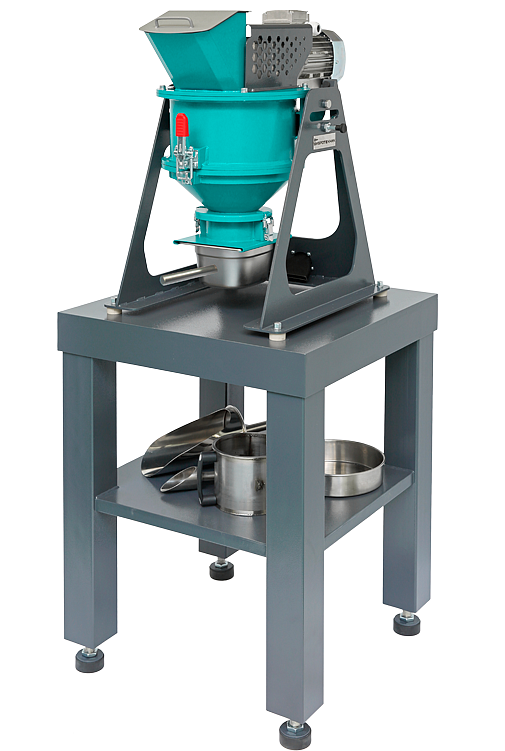

Истиратель почвы ИП 1 "ПОЧВОМАШИНА"

Описание

В состав истирателя входят: загрузочная воронка, корпус, смонтированная в нем вилка с роликами, разгрузочная решетка, воронка, приемная емкость, мотор-редуктор и рама.

Внутри корпуса расположена вилка, закрепленная на установленном в мотор-редукторе валу. Вилка предназначена для крепления оси, на которой свободно подвешено восемь роликов: 4 гладких и 4 зубчатых. Положение вилки по высоте изменяется регулировочной гайкой. В верхнем положении вилки ролики не соприкасаются с разгрузочной решеткой и могут отжиматься материалом на 10 мм, что обеспечивает минимальное переизмельчение материала. В нижнем положении вилки ролики поджаты к разгрузочной решетке; данное положение используется при измельчении твердых образцов почвы.

В нижней части корпуса закреплена откидная разгрузочная воронка, которая крепится к корпусу с помощью петли и двух быстрозажимных латчеров, что обеспечивает удобство очистки истирателя. В верхней части воронки выполнена подложка, на которую устанавливается разгрузочная решетка. К нижней части воронки двумя быстрозажимными латчерами крепится приемная емкость, предназначенная для сбора измельченной пробы.

Корпус закреплен на поворотной оси и крепится двумя фиксаторами. Для обслуживания истирателя предусмотрен поворот корпуса на 90°, что обеспечивает доступ к камере измельчения и вилке с роликами.

Принцип работы

Проба почвы подается через загрузочную воронку в камеру измельчения, где попадает в пространство между роликами и разгрузочной решеткой. При запуске мотор-редуктора вал вилки и ось роликов начинают вращаться, при этом ролики (как гладкие, так и зубчатые) обкатываются по слою почвы, постепенно измельчая пробу. Частицы почвы измельчаются до 1 или 2 мм (в зависимости от установленной решетки), проходят сквозь отверстия в решетке и поступают в приемную емкость. Твердые включения (растения, камни) не измельчаются и остаются на решетке, не засоряя измельченную пробу.

---

Технические характеристики

Размеры загрузочного окна, мм	100х100
Крупность исходного материала, мм, не более	20
Размеры отверстий разгрузочных решеток, мм	1 или 2
Размер частиц продукта измельчения при решетке с диаметром отверстий 1 мм, мм	100%<1
Производительность, проб/ч, не более*	40
Мощность мотор-редуктора, кВт	0,75
Напряжение питания, 50 Гц, В	380
Полный / Полезный объем приемной емкости / бака, л	1,7 / 1,1
Габаритные размеры, мм (Длина х Ширина х Высота)	625х410х585
Масса, кг	55
Количество гладких / зубчатых роликов	4/4
Материал роликов - инструментальная сталь	ХВГ
Модель пульта управления	ППУ3-04

---

Область применения

• Сельское хозяйство
• Строительная
• Химическая

---
