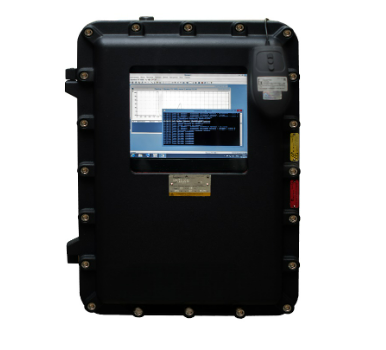

Промышленный хроматограф ПГХ-1000

Назначение и область применения

Промышленный хроматограф «ПГХ-1000» предназначен для определения компонентного состава природного газа и расчёта физико-химических показателей согласно ГОСТ 31371.7-08 и применяется в узлах коммерческого учета газа, газо-насосных, газо-измерительных, газораспределительных станциях, на предприятиях электроэнергетического сектора.

Конструкция и основные узлы

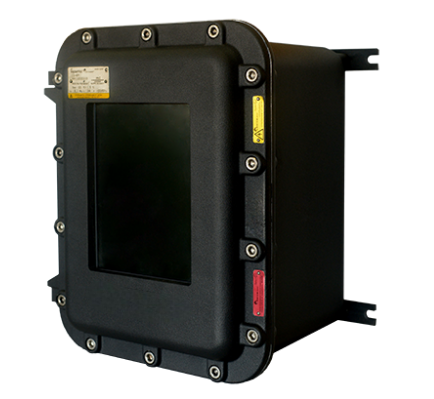

Промышленный хроматограф «ПГХ-1000» состоит из заключённого во взрывозащитную оболочку аналитического блока (сам хроматограф) и системы пробоотбора.

Аналитический блок

Основные узлы аналитического блока:

- детекторы ДТП;
- система микронасадочных колонок;
- мембранные краны Valco;
- блок электроники;
- контроллер;
- 10 дюймовый LSD монитор;
- одноплатный промышленный компьютер с предустановленным программным обеспечением.

Мембранные краны Valco

Предназначены для дозирования газовой пробы в хроматографические колонки. Краны могут использоваться для переключения хроматографических колонок, элементов газовых схем.

Промышленный компьютер с предустановленным программным обеспечением

Выполняет следующие функции:

- доступ к настройкам хроматографа и автоматизации удаленно и локально;
- хранение настроек хроматографа и автоматизации;
- выполнение алгоритма автоматизации, управление работой хроматографа;
- получение данных от хроматографа, их хранение и обработка;
- ведение журнала работы;
- предоставление оператору результатов обработки данных удаленно и локально;
- предоставление оператору журнала работы удаленно и локально.

Система пробоотбора

Система пробоотбора выполняет следующие функции: очистка газа, редуцирование давления, регулировка расхода анализируемого газа, коммутирование анализируемых газовых потоков в автоматическом режиме.

Система пробоотбора в «ПГХ-1000» полностью автоматизирована и представляет собой отдельное устройство, находящееся вне взрывозащищенного бокса.

Основные узлы системы пробоотбора:

- регулятор давления в корпусе из нержавеющей стали;
- показывающие манометры;
- предохранительные клапана по линии пробы и газа носителя;
- ротаметр игольчатый для регулировки пробы;
- электромагнитный клапан во взрывозащищенной оболочке для выбора потока;
- фильтр с индикацией насыщения;
- фильтры от механических примесей;
- обогреваемый шкаф, электрообогрев и теплоизоляция импульсных линий (при установке на открытой площадке).

Аппаратная реализация аналитической схемы измерений хроматографа для определения молярной доли компонентов природного газа

Анализ компонентного состава природного газа в изотермическом режиме (O2, N2)

Анализ компонентного состава природного газа в изотермическом режиме (C1-C5,C6+)

Проверка правильности результатов измерений по ГОСТ 31371.7
