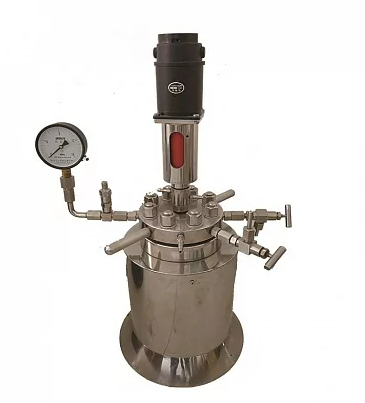

Реактор GSH с мешалкой

Что собой представляет реактор с мешалкой?

Стандартный реактор с мешалкой состоит из следующих конструктивных элементов:

• стальная рама;

• реакционная емкость с крышкой;

• мешалка с электроприводом;

• нагревательное устройство;

• система охлаждения;

• контрольно-измерительные датчики;

• блок управления с дисплеем.

Стальная рама служит основанием для крепления основного оборудования. Она может быть неподвижной (настольной, напольной) или мобильной (на колесах).

Реакционная емкость с крышкой выполнена из нержавеющей стали (SS316, SS304). Материал сосуда устойчив к агрессивным средам, перепадам температуры и давления в пределах допустимых значений.

Технические характеристики:

Лабораторные реакторы с хомутовым нагревателем серии GSH, базовая комплектация:

Основные характеристики:

объем: от 500 мл до 5 л;

давление: 100 бар;

температура: 350 °C;

материал сосуда: SS304,SS316, никелевый или титановый сплав, Hastelloy C-276;

материал вставки (опция): PTFE (ограничивает температуру до 180 °C);

магнитная мешалка с высоким крутящим моментом;

независимый блок управления параметрами процесса (T, P, rpm);

нагрев: электрический или рубашка с теплоносителем;

охлаждение: внутренний змеевик;

донный клапан: по требованию.

При включении двигателя крутящий момент передается на вал мешалки, приводя ее в движение. Работа импеллера в быстроходных реакторах происходит на высоких оборотах. Существуют модели реакционных установок с тихоходными мешаклами, которые предназначены для вязких и высоковязких сред. Химические превращения в реакторе с мешалкой протекают при строгом контроле рабочего давления и температуры.

Подача реагентов в реактор с мешалкой, работающий под давлением, выполняется через порты в крышке. Предусмотрен ввод жидких и газообразных компонентов. Твердые вещества загружаются в сосуд перед началом процесса. Для контроля кинетики процесса имеется вентиль с трубкой для пробоотбора.

В стандартном исполнении вместимость сосуда составляет от 500 мл до 5 л. Максимальное рабочее давление в системе 300 бар, максимально допустимая температура нагрева 500 °С, рабочая температура 350 °С.

Для чего и где применяется?

Аппараты периодического действия используется в фармацевтических и пищевых производствах, где процессы не требуют постоянной конверсии исходных компонентов. В некоторых химических процессах, в частности в полимерной промышленности, такие установки также востребованы. Они проще в эксплуатации, чем проточные системы и позволяют в одной емкости осуществлять и загрузку исходных компонентов и выгрузку готовых продуктов.

Возможные варианты реализации

Реактор с мешалкой монтируется на неподвижной стальной раме или мобильной тележке для удобного перемещения. В станине может быть установлен опрокидывающийся механизм для удобной выгрузки содержимого емкости. Также предлагаются настольные устройства, у которых блок управления интегрирован с перемешивающим устройством и нагревателем.

Наши специалисты проконсультируют и помогут выбрать лабораторное оборудование, соответствующее вашему ТЗ и пожеланиям.
