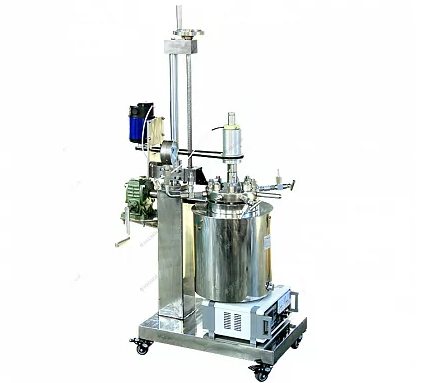

Реактор высокого давления GSHK

Что собой представляет реактор высокого давления

Основные конструктивные элементы лабораторного реактора для работы при высоких давлениях и температурах:

• металлическая рама;

• реакционный сосуд с крышкой;

• предохранительный клапан;

• герметичная мешалка с магнитной муфтой;

• системы нагрева и охлаждения;

• контролирующие датчики (КИП);

• блок управления.

Стальная рама служит основанием для крепления аппарата. Она может быть установлена стационарно (на полу, на столе) или оснащаться колесами для перемещения по цеху.

Технические характеристики:

Лабораторные реакторы с хомутовым нагревателем серии GSH, базовая комплектация:

Основные характеристики:

объем: от 500 мл до 5 л;

давление: 100 бар;

температура: 350 °C;

материал сосуда: SS304,SS316, никелевый или титановый сплав, Hastelloy C-276;

материал вставки (опция): PTFE (ограничивает температуру до 180 °C);

магнитная мешалка с высоким крутящим моментом;

независимый блок управления параметрами процесса (T, P, rpm);

нагрев: электрический или рубашка с теплоносителем;

охлаждение: внутренний змеевик;

донный клапан: по требованию.

Химический реактор с мешалкой серии GSHK для работы при высоких температурах и давлениях.

Основные характеристики:

объем: от 100 мл до 5 л;

давление: до 350 бар;

температура: до 500 °C;

материал сосуда: SS304,SS316, никелевый или титановый сплав, Hastelloy C-276;

герметичная магнитная мешалка с высоким крутящим моментом;

импеллер: пропеллерного, турбинного, якорного типа типа и пр.;

нагрев: электрический или рубашка с теплоносителем;

независимый блок управления параметрами процесса (T, P, rpm);

охлаждение: внутренний змеевик;

донный клапан: по требованию;

станина: с колесиками или без;

поворотный механизм: предлагается для больших объемов.

Твердые компоненты загружаются в емкость реактора перед его запуском. Подача жидких и газообразных реагентов осуществляется через верхние порты в процессе работы аппарата.

Параметры аппарата контролирует встроенный микропроцессор. После загрузки и герметизации включается нагрев, в результате чего давление в сосуде повышается. Перемешивание обеспечивает однородность реакционной смеси и устраняет локальный перегрев. Химические реакторы высокого давления могут иметь мешалку как с прямой, так и с ременной передачей.

При достижении в химическом реакторе максимального давления, предусмотренного производителем, срабатывает предохранительный клапан с одновременным отключением нагрева. Аварийный клапан бывает двух типов:

1. Клапан с подпружиненным затвором, который открывается при избыточном давлении и после сброса возвращается в исходное состояние.

2. Предохранительные клапаны с разрывным диском после срабатывания требуют замены пластины для продолжения работы.

Для лучшего контроля рабочих условия внутрь реактора помещается охлаждающий змеевик, который позволяет более точно управлять температурой процесса.

Для чего и где применяются реакторы, работающие под давлением

Главная область применения аппаратов – химическая промышленность. В лаборатории их используют для изучения и масштабирования процессов карбоксилирования, алкилирования, ферментации, аминирования, гидролиза, галогенирования, гидрирования и дегидрирования, оксидирования, гидролиза, полимеризации.

Аппарат позволяет проводить химические превращения в жестких условиях безопасно и эффективно. Если для проведения реакции не требуется интенсивное перемешивание, то можно рекомендовать автоклавы с внешней мешалкой.

Комплектация

Химический реактор высокого давления можно купить в стандартной или расширенной комплектации. Типовая поставка включает емкость вместимостью от 500 до 5000 мл с крышкой. Под одну крышку можно устанавливать сосуды различного объема. Оборудование зафиксировано на станине, которая устанавливается на стол, на пол или на тележку. Станина может быть дополнена откидным механизмом для упрощения загрузки и выгрузки реагентов. Дополнительно в реакторе можно использовать тефлоновые, металлические или графитовые уплотнители, нестандартные импеллеры, насосы, конденсаторы для пара, дренажные клапаны. Полнота комплектации определяет итоговую стоимость лабораторного оборудования.

Наши специалисты проконсультируют и помогут выбрать лабораторное оборудование, соответствующее вашему ТЗ и пожеланиям.
